L.L. Guard Method (Ｌｏｎｇ Ｌｉｆｅ ガード工法)
|
||||||||||||||||||||||||||||||||||||||||||||||||
| 微量腐食ガス(硫化水素、アンモニア等)の発生する環境 下水処理場 納豆工場 汚水機械室 動物舎 漬物工場 病院 化学実験室 ゴミ処理場等の空調機の寿命は３年〜６年でした 空調機のドレン水を分析してみるとアンモニア、硫酸イオンが多数含まれています 1〜10ppm |
|
ガス漏れは溶接箇所に残るロウの燐成分をアンモニア水が浸し漏れる |
 |
|
りん、アンモニア、酸素、水などの反応リン酸アンモニウムの溶解度５７．５mg/１００g |
|
| ロウの化学成分 | ||||||||||||||||||||
|
||||||||||||||||||||
燐は溶接時に５酸化燐になり燃えてしまうが、どうしても残りが出る これがアンモニア水に浸される
漏れ発生までの時間はトンプソンの式により時間の逆数の関数で表される アンモニア、水、酸素、合金などの反応気質の積
【防食方法】
１）溶接部と結露水を遮断する エポキシ樹脂を塗布する
２）腐食部を研磨する 乾燥する
３）高圧水洗浄をして脱脂、清浄化する
４）二回塗りとし、３０μ以上２００μ塗り ２５℃以上で２４時間乾燥する
５）蒸発器等損傷の大きいものはコーティングしたものと交換する
６）高圧部はそのままでよい
７）電装品は脱着しておく

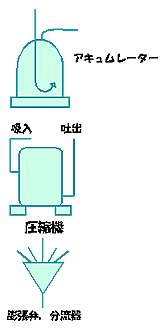

８）アキュムレーター、ドレンパン等鉄部材にも塗布する
９）外板等にも塗布を施す
１０）アルミフィンにはスプレーでアクリル塗装をする
|
【防食プロセス】 作業日数２日〜７日 |
【設置状況の調査】 １）ガス漏れがあるかないか |
二液性エポキシ樹脂弾性率銅と同じもの パッケージエアコン３馬力〜１２０馬力 エアーアンドリングユニット チラーユニット 等
新設エアコンもL.L.Gを施して設置する 硫化水素ガス雰囲気も同じ
食品については考え方が少し異なる
防食事例
|
防食モデル |

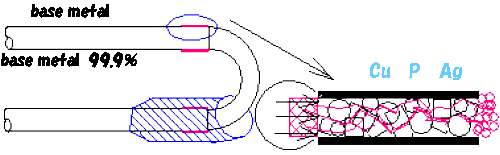

corrosion & coating MODEL
|
| corrosion (dew point and stress
cracking) heat welded part |
|
| ENLARGED | |
 |
|
| Long Life Guard Coating |
inside pressure |
outside pressure |
| ants path corrosion gas leaking | ||
 |
 |
写真(左) エポキシ樹脂 |
|
写真(右) 蒸発器の水 |
 |
|
アンモニア・・・下水処理場 排水処理場・・・硫酸イオン
食品工場・・・酢酸、蟻酸 温泉・・・硫化水素 浄水場・・・次亜塩素酸
第４２回 下水道研究発表会公演集より転載 公演者 袖山 英明
