冷媒管洗浄を考える

R22による冷媒管共洗いの疑問について（R22とSUNISO4GSの共洗浄）

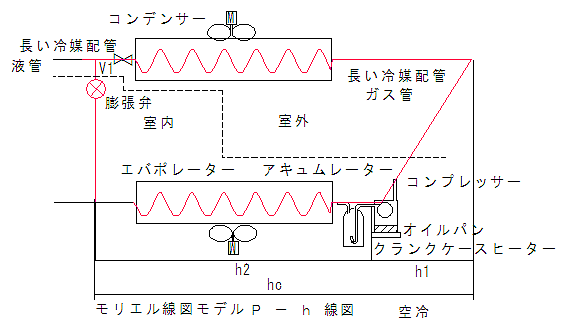

両者の相溶性が大変良い場合、アキュームレーター経由でコンプレッサーに吸入されて圧縮吐出するガスにオイルが溶解し、オイルパンにオイルが無くなる。液戻りしたときに顕著である
またポンプダウン時にV1を閉じた時にコンデンサーにオイルが冷媒共々蓄積することになる。圧縮機が始動したときにオイルパンにはオイルが無くなり、圧縮機が焼け付く
RAのマルチで暖房時に内機に冷媒を流すのは何故か？
また、洗浄レスでP-h線図でガス欠時には、極端に低圧が下が下がり高熱圧縮となる、200℃前後で極めて危険である（オイルの引火点の項参照）

もし冷媒充填量が20kgでオイルが5kgなら5/(20+5)=0.2 20%以上相溶性があればオイルパンは空になる

オイルが0%のバージン冷媒を5回以上流してやっと0%になるはずであるが、混合するために0にはならない、R-22の沸点が低くてフラッシュガス、液が混合するためである。また取扱いが困難である。

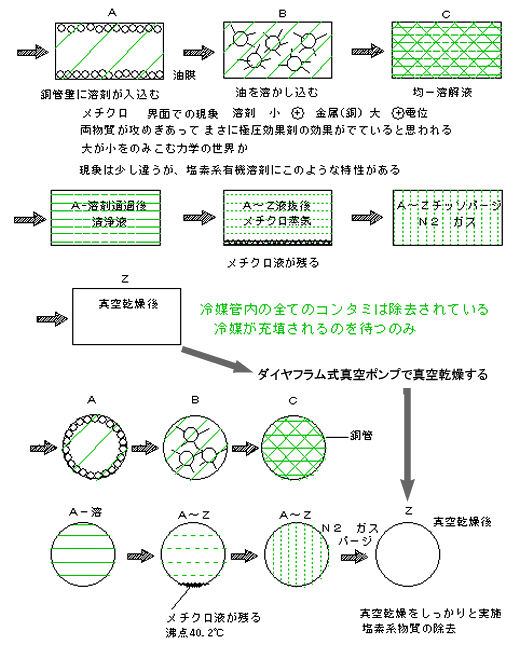

灯油とAB○○　メチクロとSUNISO○○○　最相溶性最良の極圧効果　

（低温冷凍機は灯油で洗う)

吸湿性、加水分解性、高低温安定性、材料安定性、常温安定性、真空乾燥性

各社のマニュアルをよく読むと、リニューアル、配管再利用は、横引、分岐、ヘッダー、タルミは不可です。結局洗浄することになります（現場では洗浄レスでどんどん進みます）

冷媒管の厚さの上で問題が一つ生じます。冷媒の疑縮圧力を3.3MPa以下にしなければなりません。室外機ファンの風量をUPするインバーター化又は押し込みファンを付加する。
リキッドインジェクションで吐出圧力を下げる。

各社共完全に対策しました。

コンタミ除去フィルターは詰まったらどうします。基本的には液／液分離は困難です

品質管理の内冷媒管洗浄をコストのかかるややこしいものとして逃避の論理を展開しているオイルの信頼性に頼っている感がある。もし10年以内に冷凍サイクルに起因する故障を生じた場合には、PL法の基ではややこしい問題となる

又メーカーにより故障が多発した場合では、リコールだけでは済まない問題が生じてくる。10年過ぎても信用の低下を生ずる

洗浄工程は厄介者ではありません、最高品質保持にはどうしても必要です

新冷媒への旧冷媒管再利用は洗浄に優るものは有りません

表2-5　各種冷凍機油の特性「冷媒回収処理技術」
冷媒回収推進・技術センター（RRC）より　http://www.rrc-net.jp
用語	AB	アルキルベンゼン
	POE	ポリオールエステル合成油
	PAG	ポリアルキレングリコールR-134aカーエアコン用
	PVE	ポリビニールエーテル合成油
	R-30	メチレンクロライド、塩化メチレン、ジクロロメタンCH2CL2
	R-22	CF2HCL
	R502	R22/115 48.5/51.2% CF2HCL/C2F5CL2
混合冷媒	RA404A	R125/143a/134a 44/52/4% C2HF5/CF3CH3/CH2FCF3
	R407C	R32/125/134a 23/25/62% CH2F2/C2HF5/CH2FCF3
	R410A	R32/125 50/50%CH2F2/C2HF5
	PC	カーボネイト

項目/油の種類		POE	PAG	カーボネイト	エーテル	鉱油	アルキルベンゼン
相溶性	CFCs	○	○	○	○	○	○
	HCFCs	○	○	○	○	○	○
	HFCs	○	○	○	○	×	×
	アンモニア	━	○	━	○	×	×
化学安定性	CFCs	○	△	○	○	○	○
	HCFCs	○	○	○	○	○	○
	HFCs	○	○	○	○	○	○
	アンモニア	×	○	×	○	○	○
加水分解安定性		△	○	△	○	○	○
熱安定性		○	○	○	○	○	○
酸化安定性		○	△	○	△	○	○
潤滑性		○	○	○	○	○	○
電気絶縁性		○	△	○	○	○	○
抗吸湿性		△	△	△	△	○	○
○＝良い　△＝劣る　×＝悪い　━＝不明

酸化防止剤、酸水分捕捉剤、消泡剤、極圧剤（磨耗防止剤）、金属不活性剤

従来油はHFCと溶けない→油が圧縮機に戻らない
HFCは塩素を含まない→塩素による極圧効果（潤滑効果）を期待できない

↓

潤滑不良

↓

圧縮機の信頼性低下、製品の信頼性低下

↓

HFCと相溶し、鉱物油に比べ格段に潤滑性の優れた冷凍機油が必要

現在旧冷媒管の再使用についての見解は

出展:冷凍空調便覧　基礎編　新版、第4版　
日本冷凍協会（現(社)日本冷凍空調学会　http://jsrae.or.jp）より
図17-29　フロンガスとナフテン系冷凍機油温度ー濃度曲線
図17-30　 JIS特2号冷凍機油に対するR22の溶解度

表17-22　潤滑油と冷媒の混合
区分	よく混合するもの	中間的なもの	混合しにくいもの
冷媒の種類	R-11	R-22	R-13
	R-12	R-114	R-14
	R13B1	R-502	R-22(低温の液）
	R-21		R-11(低温の液）
	R-113		R-115
	R-200		R-C318
	メチルクロライド		アンモニア
	塩化水素系ガス		炭酸ガス
R-22とSUNISOとの相溶性の関係がよくわかる（温度と潤滑油濃度に注意）

出光興産（３）空調用冷凍機油　表２より
		PAG	PVE	POE	アルキルベンゼン
構造
HFCｓ冷媒との相溶性		○	○	○	×
熱安定性	耐加水分解性	○	○	×	○
	、化学安定性	○	○	○	○
	酸化安定性	○	○	○	○
潤滑性		○	○～△	○～×	○
電気絶縁性		×	○	○	○
PVE、POEの耐加水分解性、潤滑性がよくわかる

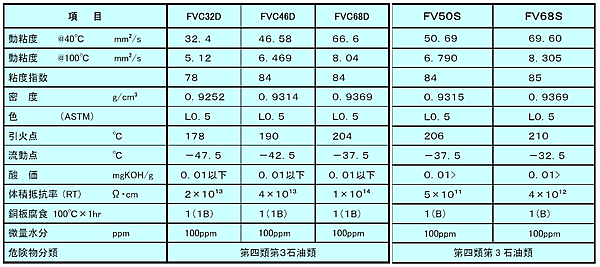

図1　FVC32DとHFC冷媒との臨界溶解度曲線	図2　FVCとHFC冷媒との臨界溶解度曲線
図3　FVC68DとHFC冷媒との臨界溶解度曲線
